Автоматизация деревообрабатывающего производства
Основные цели модернизации АСУ ТП лесопильного завода
- Увеличение полезного выхода (кубатуры): Главная цель. Повышение выхода готовой продукции даже на 1–2% за счет точного раскроя приносит миллионную прибыль в масштабах года.
- Повышение производительности: Увеличение скорости и автоматизация подачи сырья.
- Снижение простоев: Замена устаревших компонентов, на которые сложно найти запчасти, на современные и надежные.
- Интеграция с ИТ-системами: Связь производства с ERP (например, 1С) для автоматического учета сырья и готовой продукции.
Ключевые направления модернизации по участкам
Участок подачи и сортировки круглого леса
- Что модернизируется: Установка современных сканеров бревен на входе.
- Эффект: Точное определение геометрии бревна (сбег, кривизна, овальность). Система АСУ автоматически вычисляет оптимальный угол разворота бревна (комлем/вершиной) и траекторию подачи в пильный станок.
Участок первого ряда (пиление бревна на лафет и двухкантный брус)
- Что модернизируется: Замена гидро- или пневмоприводов позиционирования пильных дисков/фрезерно-брусующих голов на высокоточные сервоприводы или современные пропорциональные гидроклапаны с обратной связью.
- Эффект: Время перенастройки оборудования под новый размер сокращается до долей секунды. Станок может менять схему распила индивидуально для каждого бревна «на лету».
Участок второго ряда (распиловка лафета на доски) и обрезной участок
- Что модернизируется: Внедрение систем оптимизации обрезки. Сканер оценивает обзол (непропил) на необрезной доске, а компьютер рассчитывает, как обрезать кромки, чтобы получить максимальную стоимость (или объем) доски.
- Эффект: Минимизация отходов, перевод досок в более высокий сорт.
Участок сортировки и пакетирования сырых/сухих пиломатериалов
- Что модернизируется: Установка бесконтактных измерителей влажности, геометрии и систем машинного зрения (камер высокого разрешения с ИИ) для автоматического определения сортности (ГОСТ/ISO) по дефектам древесины.
- Эффект: Исключение человеческого фактора, точная сортировка на высоких скоростях (до 120–150 досок в минуту).
Технологические уровни модернизации АСУ ТП
Нижний уровень (Полевой)
- Замена старых датчиков на современные оптические, индуктивные и ультразвуковык, устойчивые к вибрации и температурным перепадам.
- Установка энкодеров высокого разрешения для точного позиционирования.
- Замена пусковой аппаратуры двигателей на частотные преобразователи и устройства плавного пуска. Это снижает нагрузки на механику и экономит электроэнергию.
Средний уровень (Управление)
- Замена устаревших ПЛК на современные быстродействующие контроллеры.
- Перевод связи между датчиками и ПЛК на современные промышленные протоколы, что сокращает километры кабелей и упрощает диагностику.
Верхний уровень (SCADA и Оптимизация)

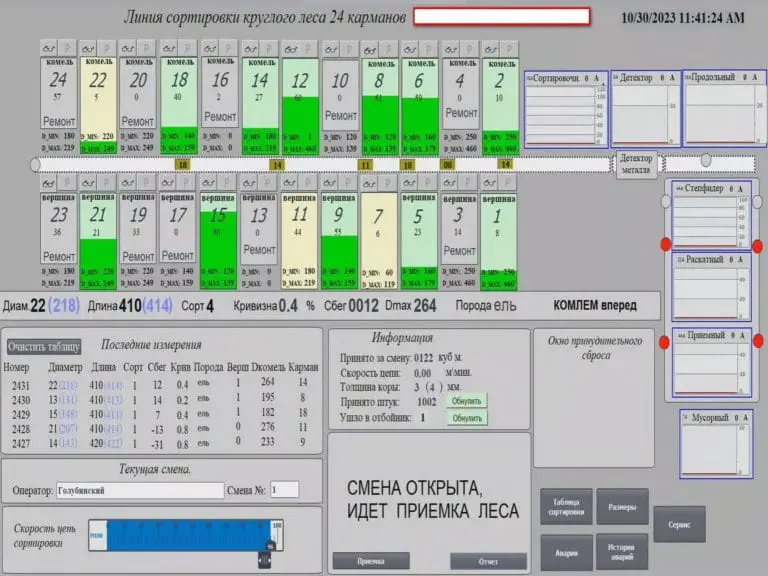

- Обновление ПО верхнего уровня (SCADA-системы). Создание понятного интерфейса для оператора (HMI) с 3D-визуализацией процесса.
- Внедрение систем предиктивной аналитики: мониторинг температуры подшипников пильных валов, токов двигателей — предупреждение поломок.
Этапы реализации проекта модернизации
- Аудит и обследование: Оценка текущего состояния механики, электрики и ПО. Определение «узких мест» (где теряется скорость или сырье).
- Разработка технического задания: Четкое описание требований к точности, производительности и интерфейсу.
- Проектирование: Разработка схем шкафов управления, кабельных трасс, алгоритмов работы программы.
- Разработка ПО и предварительное тестирование: Создание «цифрового двойника» линии для тестирования программы контроллера до монтажа на заводе. Это сокращает время простоя при пусконаладке.
- Монтаж и пусконаладка: Обычно приурочивается к плановому останову завода. Важно, чтобы монтаж вели опытные специалисты, так как каждый день простоя — это убытки.
- Обучение персонала: Операторы и техническая служба должны научиться работать с новым интерфейсом и диагностическими инструментами.

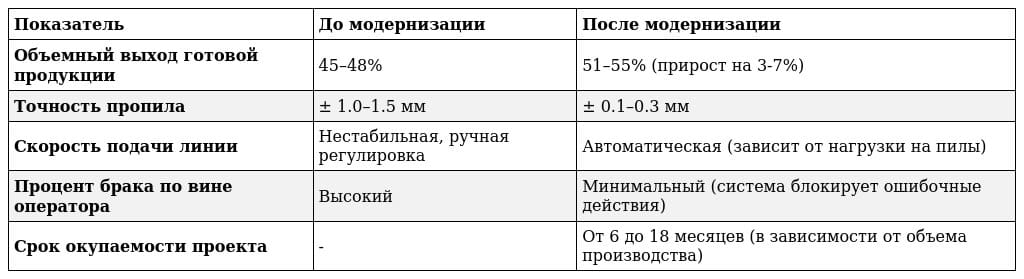

Ожидаемый экономический эффект
Модернизация АСУ ТП лесоперерабатывающего завода — это не просто замена старых проводов на новые. Это переход предприятия на качественно новый уровень управления, где ключевые решения принимает не оператор, а быстродействующий промышленный компьютер на основе точных математических расчетов
